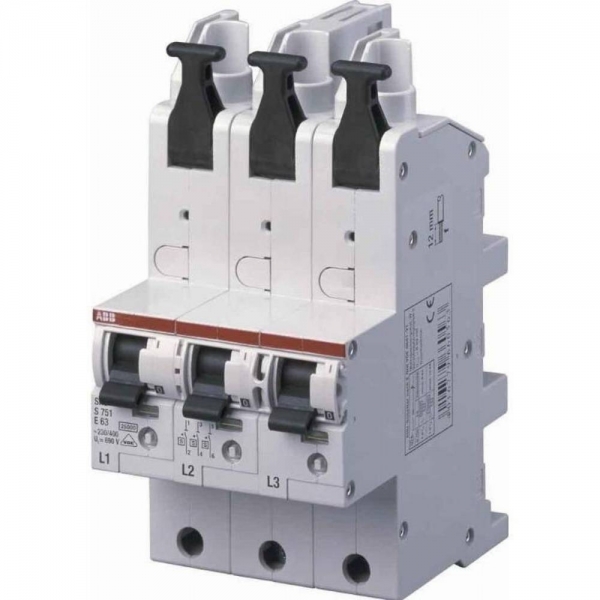

ABB S751/3-E63 SLS-Schalter Sammelschiene E-Charakteristik 25kA 63A 2CDS781001R4632

Artikelbeschreibung

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 100A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.


Technische Daten

• Normen: DIN VDE 0641-21
• Anzahl der Pole: 3x1
• Auslösecharakteristik: E (selektiv)
• Bemessungsstrom (In): 63 A
• Bemessungsbetriebsspannung: 230 / 400 V AC
• Verlustleistung: bei Bemessungsbedingungen pro Pol 6.5 W
• Bemessungsisolationsspannung (Ui): (nach IEC/EN 60664-1) 690 V
• Bemessungsfrequenz (f): 50 Hz / 60 Hz
• Bemessungsschaltvermögen (Icn): (230 / 400 V AC) 25 kA
• Überspannungskategorie: IV
• Verschmutzungsgrad: 3
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Isolationsprüfspannung: 50/60 Hz, 1 min: 2 kV
• Bedienteilkennzeichnung: I/O
• Schaltstellungsanzeige: Rot ON / Grün OFF
• Schutzart: IP20
• Anmerkungen: IP40 eingebaut im Verteiler mit Abdeckung
• Anschlussart: Schraubenlose Anschlussklemmen
• Anschlussmöglichkeit: Feindrähtig mit Aderendhülse 2.5 ... 50 mm²
• Feindrähtig 2.5 ... 16 mm²
• Anzugsdrehmoment: 2.5 ... 3 N·m
• Empfohlener Schraubendreher: Kreuzschlitz Nr. 2 Pozidriv
• Schlitz 1 x 5.5
• Montage auf DIN-Schiene: Nein
• Einbauort: beliebig
• Funktion: einpolig schaltend
• Anlagegröße: nach DIN 43880 6
• Einspeisung: Beliebig
• Trennfunktion: Ja
• Umgebungstemperatur: Betrieb -25 ... +55 °C / Lagerung -40 ... +70 °C
• Schockfestigkeit nach IEC 60068-2-27: 30g / 3 shocks / 11 ms
• Schwingungsfestigkeit nach IEC 60068-2-6: 2 g, 20 Zyklen 5...150...5 Hz
• Klimafestigkeit: 28 cycles with 55 °C / 90-96 % and 25 °C / 95-100 %
• RoHS Status: Folgt der EU Richtlinie 2011/65/EC
• Abmessungen: 81 x 116 x 151.3 mm
• Nettogewicht: 1.17 kg



Lieferumfang

• ABB S751/3-E63 HLS-Schalter
