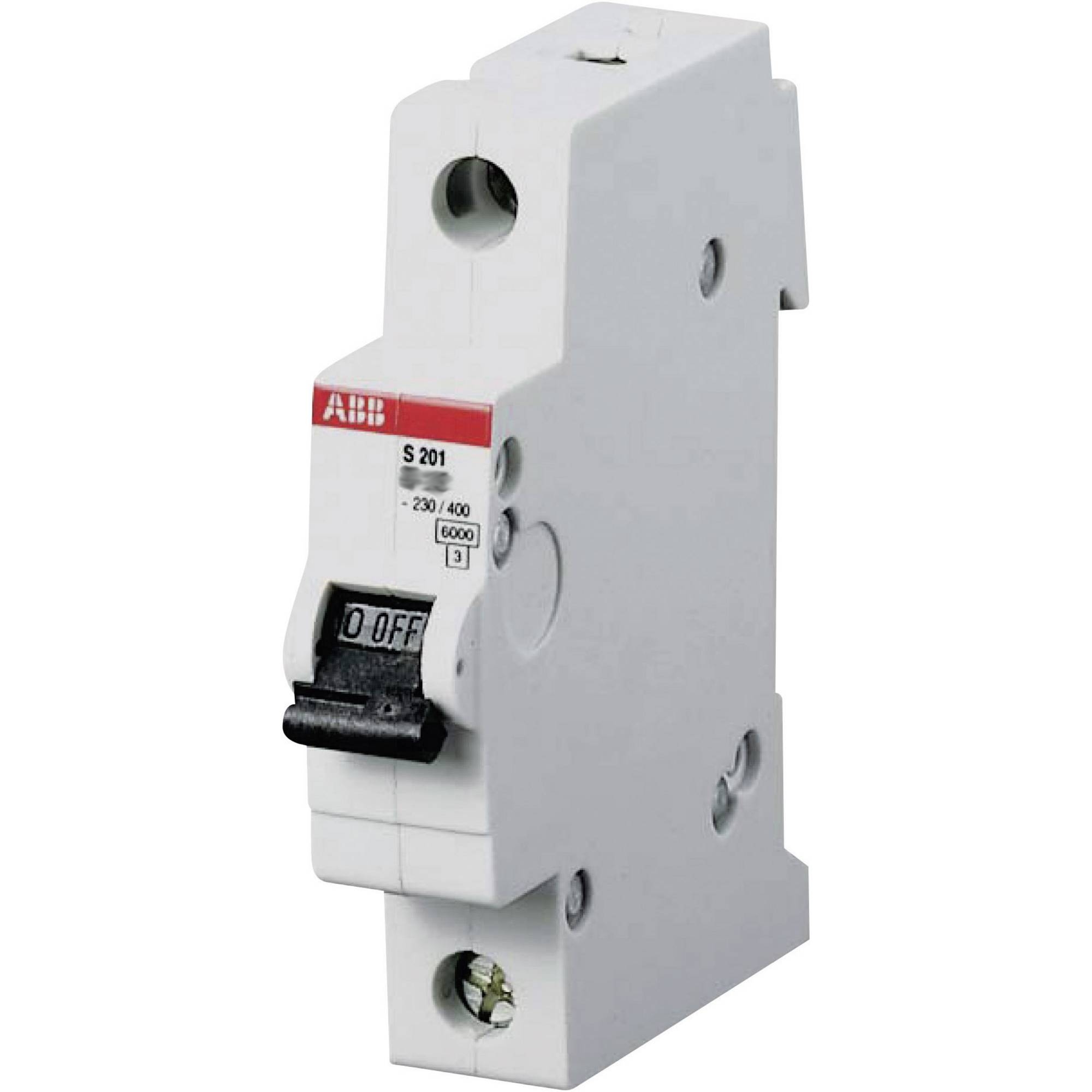

ABB S201-C16 Sicherungsautomat C 6kA 16A 1-polig 2CDS251001R0164

Artikelbeschreibung

Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der  Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.


Technische Daten

• Typ: S201-C16
• Sicherungsautomat - S200 - 1P - C - 16 ampere
• Normen:
          IEC/EN 60898-1
          IEC/EN 60947-2
          UL 1077
• Anzahl Pole: 1
• Anzahl der geschützten Pole: 1
• Auslösecharakteristik: C
• Bemessungsstrom (In): 16 A
• Bemessungsbetriebsspannung:
          (nach IEC 60898-1) 230 / 400 V AC
          (nach IEC 60947-2) 230 V AC
• Verlustleistung: 2.5 W bei Bemessungsbedingungen pro Pol 2.5 W
• Bemessungsisolationsspannung (Ui): (nach IEC/EN 60664-1) 440 V
• Betriebsspannung:
          Maximum (inkl. Toleranz) 253 V AC
          Maximum (inkl. Toleranz) 72 V DC
          Maximum 72 V DC
          Maximum 253 V AC
          Minimum 12 V AC
          Minimum 12 V DC
• Bemessungsfrequenz (f):
          50 Hz
          60 Hz
• Bemessungsschaltvermögen (Icn): (230 / 400 V AC) 6 kA
• Bemessungs-Grenzkurzschlussausschaltvermögen (Icu):
          (133 V AC) 20 kA
          (230 V AC) 10 kA
• Bemessungs-Betriebskurzschlussausschaltvermögen (Ics): (133 V AC) 15 kA
• Energiebegrenzungsklassen: 3
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
          (6.2 kV @ sea level)
          (5.0 kV @ 2000 m)
• Isolationsprüfspannung: 50/60 Hz, 1 min: 2 kV
• Gehäusematerial: Isolierstoff Gruppe I, RAL 7053
• Bedienteilausführung: Isolierstoff Gruppe II, schwarz, plombierbar
• Schaltgriffmaterial: Isolierstoff Gruppe II, schwarz, plombierbar
• Bedienteilkennzeichnung: I / O
• Schaltstellungsanzeige: Rot ON / Grün OFF
• Schutzart: IP20
• Anmerkungen: IP40 eingebaut im Verteiler
• Elektrische Standfestigkeit: 20000 AC Zyklen
• Mechanische Standfestigkeit (Nendu): 20000 Zyklen
• Anschlussart: Schraubklemmen
• Art der Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss
• Anschlussmöglichkeit:
          Sammelschiene 10 / 10 mm²
          Feindrähtig mit Aderendhülse 0.75 ... 25 mm²
          Feindrähtig 0.75 ... 25 mm²
          Starr 0.75 ... 35 mm²
          Mehrdrähtig 0.75 ... 35 mm²
• Anzugsdrehmoment: 2.8 N·m
• Empfohlener Schraubendreher: Nr. 2 Pozidriv
• Montage auf DIN-Schiene:
          TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
          TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
• Einbaulage: beliebig
• Einbautiefe (t2): 69 mm
• Baugröße: nach DIN 43880 1
• Einspeisung: Beliebig



• Umgebungstemperatur:
          Betrieb -25 ... +55 °C
          Lagerung -40 ... +70 °C
• Referenztemperatur für die Auslösecharakteristik: 30 °C
• Schockfestigkeit nach IEC 60068-2-27: 25g / 2 shocks / 13 ms
• Schwingungsfestigkeit nach IEC 60068-2-6: 5 g, 20 Frequenzzyklen bei 5…150…5 Hz bei 0,8 In
• Klimafestigkeit:
          28 cycles
          with 55 °C / 90-96 %
          and 25 °C / 95-100 %
• RoHS Status: Folgt der EU Richtlinie 2011/65/EC



• Maximale Betriebsspannung UL/CSA:
          60 V DC
          480Y/277 V AC
• Anschlussmöglichkeit UL/CSA:
          Sammelschiene 18-8 AWG
          Leiter 18-4 AWG
• Anzugsdrehmoment UL/CSA:
          25 in·lb
• Bemessungsausschaltvermögen nach UL1077:
          (133 V AC) 6 kA
          (277 V AC) 6 kA
          (480Y / 277 V AC) 6 kA
          (60 V DC) 10 kA



• Breite des Produkts: 17.5 mm
• Tiefe des Produkts: 69 mm
• Höhe des Produkts: 88 mm
• Nettogewicht: 0.125 kg



Lieferumfang

• ABB S201-C16 Sicherungsautomat C 6kA 16A 1-polig 2CDS251001R0164
